放樣圖與測試圖印製
精準！重點是能用！
機台定位圖
機台安裝地板圖
1：1等比印製，每5000mm誤差值小於1mm
機台放樣圖；又稱安裝地板圖和機台定位圖，常用於需求高精準度的廠房或實驗室的室內布置。
此圖的目的，是在機台安裝前，可以先把複數機台的位置和鑽孔地點都預定好。
在機台安裝時，就能直接套用在圖上。 大大縮減安裝機台的時間，以及提高機台間互動的精度。
特色
慶餘已經與十家以上的大廠合作，能並且成為他們的長期配合廠商。
最新引進拼接磁鐵，讓地板圖的拼接難度大幅降低。
材料選擇
-
描圖紙
建築設計師專用描圖紙，霧面半透明，線段較不易被背景干擾。 -
但容易破損，還請注意。
-
全透膠片
-
材質厚且硬，相當耐用。
-
但如果嚴重凹折，會產生白色傷痕。
-
全透明更好觀察覆蓋處。
關鍵詞合集
放樣圖
機台放樣圖
機台安裝地板圖
機台定位圖
注意事項
請務必將檔案轉換成PDF或DXF檔，再交給慶餘。
而檔案線段本身造成的誤差不在慶餘的負責範圍內。
-
珠光貼紙 80g

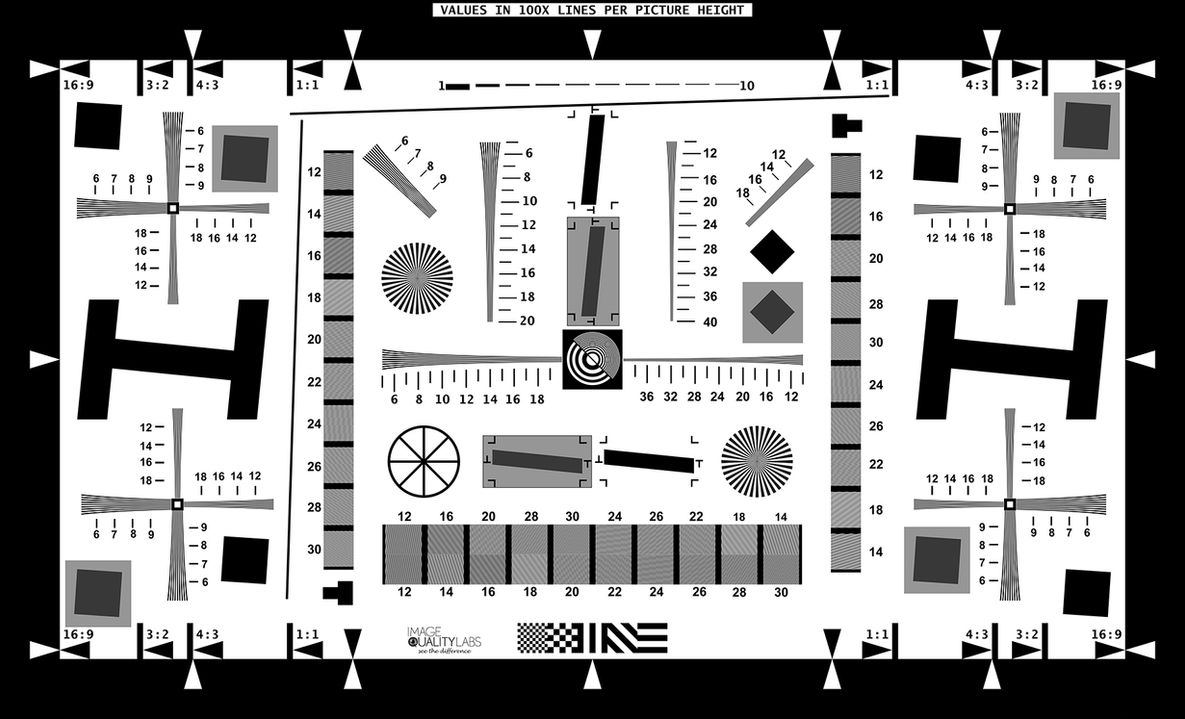

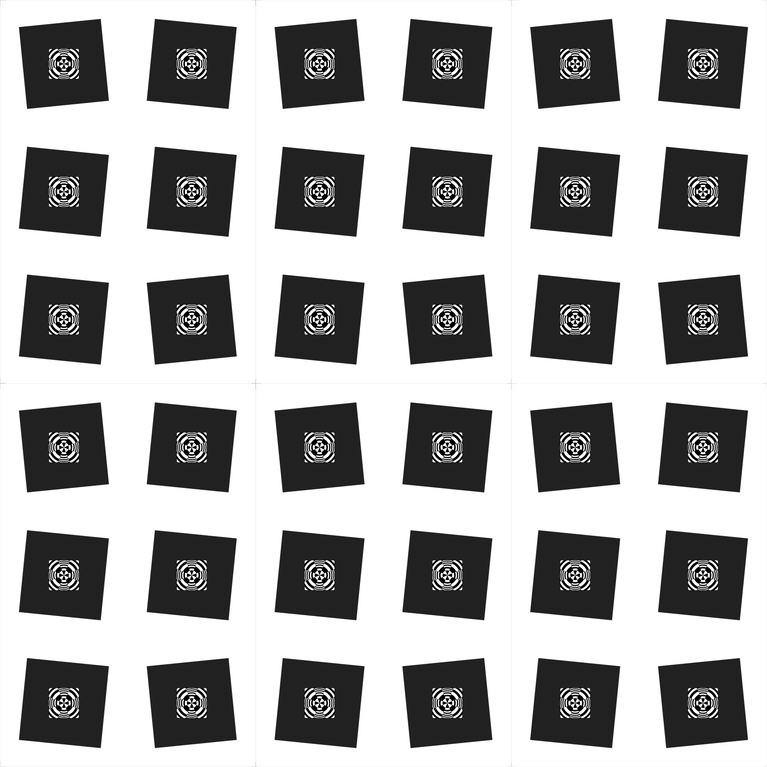

鏡頭光學測試圖
特色
線寬穩定度較高，且色塊的色差在可控的誤差範圍內。
灰階色調統一，黑色部分使用消光黑墨。
可以印製很黑的黑。
紅光極精密膠片，又稱為極精密底片。
此材質解析度可達到 25400 dpi。
此材質最小印製線寬為 12 μm 實際誤差值為正負 1 μm。
常用印製材質
-
霧面抗反光相紙
標準白色紙材，其最大優勢在於不反光。
-
全透精密膠片(底片)
PET材質，其厚度為0.18mm。
噴印方式
鏡頭測試圖的印製分為大圖模式以及底片模式兩種。
-
大圖模式
使用紙材為霧面抗反光相紙，短邊極限寬度分為90cm以及110cm兩種。 -
適合A2以上尺寸的中大型測試圖。
-
可印製色塊。
-
膠片模式
使用材質為PET紅光底片。 -
尺寸為A4和A3，且線條寬度極細的測試圖。
注意事項
請務必將檔案轉換成PDF或AI檔，再交給慶餘。
紅光極精密膠片的檔案格式必須為DWG或DXF檔。且此方案不印製灰階和色塊
如果檔案格式為非向量檔，請拉高像素密度到至少600或1200 DPI 。
除非該客戶允許，否則基於保密原則，慶餘不提供其他客戶的列印成品。
-
